В данном Совете дня Эдгар Ротермих (Edgar Rothermich) рассказывает о возможности мониторинга и регулировки входного сигнала, поступающего с аудиоинтерфейса на канальную линейку аудио проекта приложения Logic Pro X.
Logic Pro X: Мониторинг входного сигнала
Это очень важная функция, не упомянутая в официальном Руководстве пользователя приложением Logic Pro X или любой другой книге о Logic: возможность контролировать уровень сигнала подключенного к компьютеру аудиоинтерфейса непосредственно на трековых индикаторах уровня в проекте приложения Logic.

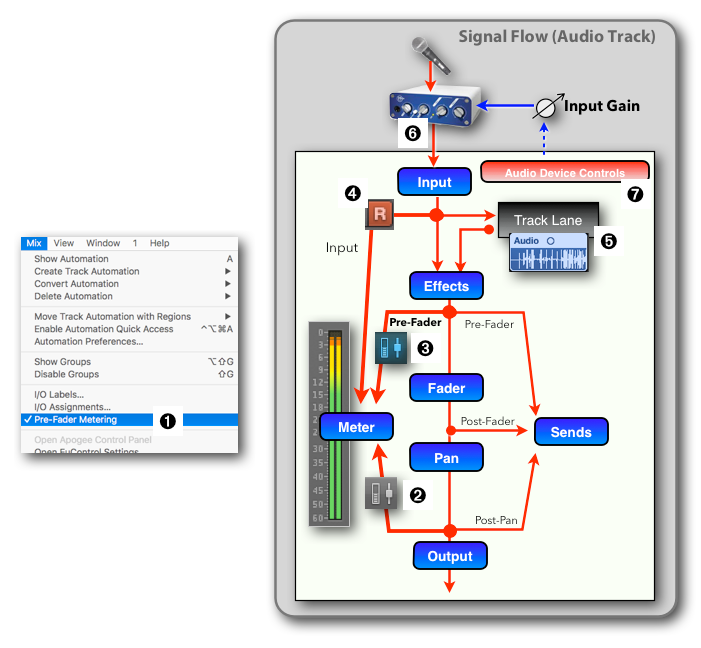

Вот одна из многих диаграмм потока сигналов из моей книги Logic Pro X – How it Works (Logic Pro X — Как это работает). Она показывает то, что вы в действительности видите на трековом индикаторе уровня при разных условиях.
Post Fader (Post Pan) — После фейдера (После панорамирования)
Если в Logic опция Pre-Fader Metering (Измерение до фейдера) ➊ отключена, то индикаторы показывают сигнал после фейдера громкости (и после панорамирования) ➋.
Pre Fader (Post Effects) — До фейдера (После эффектов)
Если опция Pre-Fader Metering (Измерение до фейдера) ➊ включена, то индикаторы показывают сигнал перед ➌ фейдером громкости (после аудиоэффектов).
Pre Effects — Перед эффектами
Однако у аудиотреков имеется еще и третья опция, которая влияет на уровневый индикатор, когда активирована кнопка Record Enable (Готовность к записи) ➍:
- Установка Pre-Fader Metering (Измерение до фейдера) теперь не действует.
- Трековый индикатор уровня считывает аудиосигнал на входе этого трека, перед аудиоэффектами.
- Этот статус позволяет вам видеть уровень аудиосигнала, записываемого на трек ➎.
- Поскольку индикатор уровня считывает аудиосигнал на входе трека, он отображает сигнал, поступающий непосредственно с аудиоинтерфейса ➏, таким образом вы можете использовать индикатор уровня в приложении Logic для мониторинга входного сигнала аудиоинтерфейса.
Используя элементы управления аудиоустройства ➐ на канальной линейке аудио, вы можете (дистанционно) настроить усиление сигнала аудиоинтерфейса (gain) непосредственно в Logic, если это поддерживается устройством (и в настоящий момент имеется только для настройки моноканалов).
